Stroje Yuchai PROFI


Uložiť do PDF

Minibáger Yuchai U17

1. Výkonný motor Kubota

2. Výnimočný výkon do kopca

3. Vysoká účinnosť a nízka spotreba paliva

4.Teleskopický podvozok, pevný a spoľahlivý

5. Rýchlo odnímateľná strieška

6. Jednoduchá údržba

7. Vybavené štandardnými gumenými dráhami

Technické parametre

Model rýpadla U17
Základný parameter
Hmotnosť strojakg1720
Kapacita vedra0,05
Šírka vedramm470
Výkonnostný parameter
Model motora Kubota D902-E4B
Výkon motorakW/rpm11,8/2300
Max. Stupňovateľnosť 30°
Max. kopacia sila pažekN9.5
Max. rypná sila vedrakN17.2
Cestovná rýchlosťkm/h2,0/4,0
Max. ťažná silakN25
Rýchlosť otáčania plošinyot./min8,5 až 10,5
Prevádzkový parameter
Max. kopacia výškamm3600
Max. hĺbka kopaniamm2310
Max. polomer kopaniamm3930
Max. polomer kopania na úrovni terénumm3870
Max. výsypná výškamm2485
Min. polomer otáčaniamm1500
Max. vertikálna hĺbka kopaniamm1920
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm3930
Celková šírkamm990
Celková výškamm2340
Iný parameter
Šírka podvozkumm990/1240
Dĺžka tratemm1600
Šírka tratemm230
Výška medzi podvozkom a zemoumm150
Výška medzi plošinou a zemoumm450
Polomer otáčania plošinymm620
Dĺžka do stredu valčekovmm1230
Kapacita palivovej nádržeL16
Kapacita nádrže na hydraulický olejL16
Rozchod koľají 760/1010
Pracovný tlakMpa24
Kontaktný tlak so zemoukPa950
Dĺžka rukymm1828
Dĺžka výložníkamm
Uhol hlavy riadenia 60° (L) / 55° (R)
PrietokL/Min64,4
Uložiť do PDF

Minibáger Yuchai U18

1. Euro V / Tier 4 Motor (Yanmar Engine)

2.Teleskopický podvozok

3. Nízka spotreba paliva

4. Rýchlo odnímateľná strieška

5. Jednoduchá údržba

6. Gumové dráhy



Technické parametre

Model rýpadla U18 / U20
Základný parameter
Hmotnosť strojakg1800 (baldachýn) / 2000 (kabína)
Kapacita vedra0,05
Šírka vedramm470
Výkonnostný parameter
Model motora Yanmar 3TNV76 / 3TNV80F
Výkon motorakW/rpm14,5/2400 / 15,2/2500
Max. Stupňovateľnosť 30°
Max. kopacia sila pažekN9.5
Max. rypná sila vedrakN17.2
Cestovná rýchlosťkm/h2,0/4,0
Max. ťažná silakN22
Rýchlosť otáčania plošinyot./min11
Prevádzkový parameter
Max. kopacia výškamm3615
Max. hĺbka kopaniamm2300
Max. polomer kopaniamm4125
Max. polomer kopania na úrovni terénumm4060
Max. výsypná výškamm2500
Min. polomer otáčaniamm1690
Max. vertikálna hĺbka kopaniamm1905
Max. dozér balde výškamm245
Mzx. hĺbka radlice dozéramm245
Dopravný rozmer
Celková dĺžkamm3750
Celková šírkamm1080
Celková výškamm2350 (strieška) / 2365 (kabína)
Iný parameter
Šírka podvozkumm1080~1400
Dĺžka tratemm1585
Šírka tratemm230
Výška medzi podvozkom a zemoumm145
Výška medzi plošinou a zemoumm465
Polomer otáčania plošinymm700
Dĺžka do stredu valčekovmm1230
Kapacita palivovej nádržeL25
Kapacita nádrže na hydraulický olejL21.5
Rozchod koľají 850/1170
Pracovný tlakMpa24
Kontaktný tlak so zemoukPa30
Dĺžka rukymm950
Dĺžka výložníkamm1828
Uhol hlavy riadenia 65° (L) / 55°®
PrietokL/Min61,6



Uložiť do PDF

Minibáger Yuchai U20

1. Euro V / Motor Tier 4 (Yanmar Engine)

2. Teleskopický podvozok

3. Nízka spotreba paliva

4. Rýchlo odnímateľná strieška

5. Jednoduchá údržba

Technické parametre

Model rýpadla U18 / U20
Základný parameter
Hmotnosť strojakg1800 (baldachýn) / 2000 (kabína)
Kapacita vedra0,05
Šírka vedramm470
Výkonnostný parameter
Model motora Yanmar 3TNV76 / 3TNV80F
Výkon motorakW/rpm14,5/2400 / 15,2/2500
Max. Stupňovateľnosť 30°
Max. kopacia sila pažekN9.5
Max. rypná sila vedrakN17.2
Cestovná rýchlosťkm/h2,0/4,0
Max. ťažná silakN22
Rýchlosť otáčania plošinyot./min11
Prevádzkový parameter
Max. kopacia výškamm3615
Max. hĺbka kopaniamm2300
Max. polomer kopaniamm4125
Max. polomer kopania na úrovni terénumm4060
Max. výsypná výškamm2500
Min. polomer otáčaniamm1690
Max. vertikálna hĺbka kopaniamm1905
Max. dozér balde výškamm245
Mzx. hĺbka radlice dozéramm245
Dopravný rozmer
Celková dĺžkamm3750
Celková šírkamm1080
Celková výškamm2350 (strieška) / 2365 (kabína)
Iný parameter
Šírka podvozkumm1080~1400
Dĺžka tratemm1585
Šírka tratemm230
Výška medzi podvozkom a zemoumm145
Výška medzi plošinou a zemoumm465
Polomer otáčania plošinymm700
Dĺžka do stredu valčekovmm1230
Kapacita palivovej nádržeL25
Kapacita nádrže na hydraulický olejL21.5
Rozchod koľají 850/1170
Pracovný tlakMpa24
Kontaktný tlak so zemoukPa30
Dĺžka rukymm950
Dĺžka výložníkamm1828
Uhol hlavy riadenia 65° (L) / 55°®
PrietokL/Min61,6



Uložiť do PDF

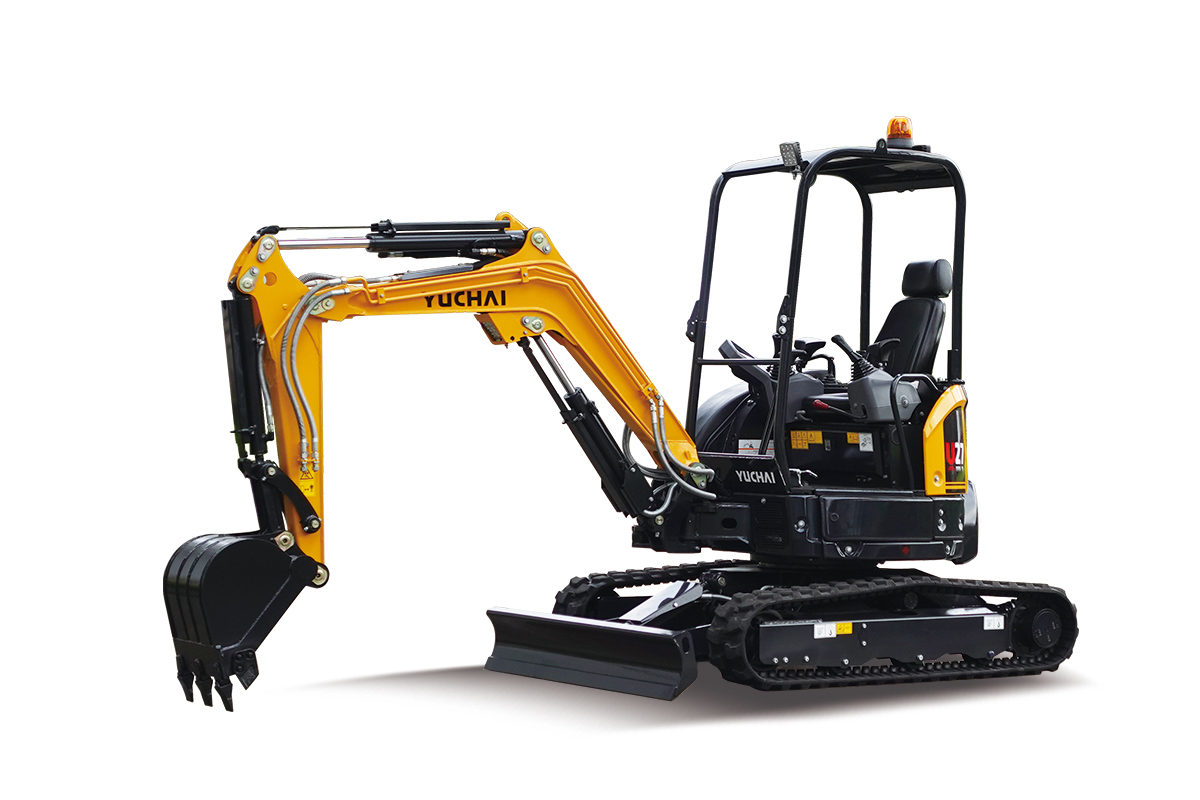

Minibáger Yuchai U27

1. Motor Euro V (motor Yanmar)

2. Hydraulický systém citlivý na zaťaženie

3.Vynikajúca pracovná efektivita

4. Nízka spotreba paliva

5. Štandardné s gumenými pásmi

Technické parametre

Model rýpadla U27
Základný parameter
Hmotnosť strojakg2600 (strieška) / 2740 (kabína)
Kapacita vedra0,09
Šírka vedramm510
Výkonnostný parameter
Model motora Yanmar 3TNV76 / 3TNV80F
Výkon motorakW/rpm14,5/2400 / 15,2/2500
Max. Stupňovateľnosť 30°
Max. kopacia sila pažekN14.4
Max. rypná sila vedrakN23.1
Cestovná rýchlosťkm/h2,3/4,2
Max. ťažná silakN26
Rýchlosť otáčania plošinyot./min10~12
Prevádzkový parameter
Max. kopacia výškamm4170
Max. hĺbka kopaniamm2540
Max. polomer kopaniamm4520
Max. polomer kopania na úrovni terénumm4400
Max. výsypná výškamm2780
Min. polomer otáčaniamm1950
Max. vertikálna hĺbka kopaniamm2240
Max. dozér balde výškamm340
Mzx. hĺbka radlice dozéramm355
Dopravný rozmer
Celková dĺžkamm4110
Celková šírkamm1500
Celková výškamm2490
Iný parameter
Šírka podvozkumm1500
Dĺžka tratemm2040
Šírka tratemm250
Výška medzi podvozkom a zemoumm320
Výška medzi plošinou a zemoumm525
Polomer otáčania plošinymm750
Dĺžka do stredu valčekovmm1590
Kapacita palivovej nádržeL30
Kapacita nádrže na hydraulický olejL25
Rozchod koľají 1590
Pracovný tlakMpa24
Kontaktný tlak so zemoukPa30
Dĺžka rukymm1150
Dĺžka výložníkamm2020
Uhol hlavy riadenia 47° (L) / 74°®
PrietokL/Min61,6



Uložiť do PDF

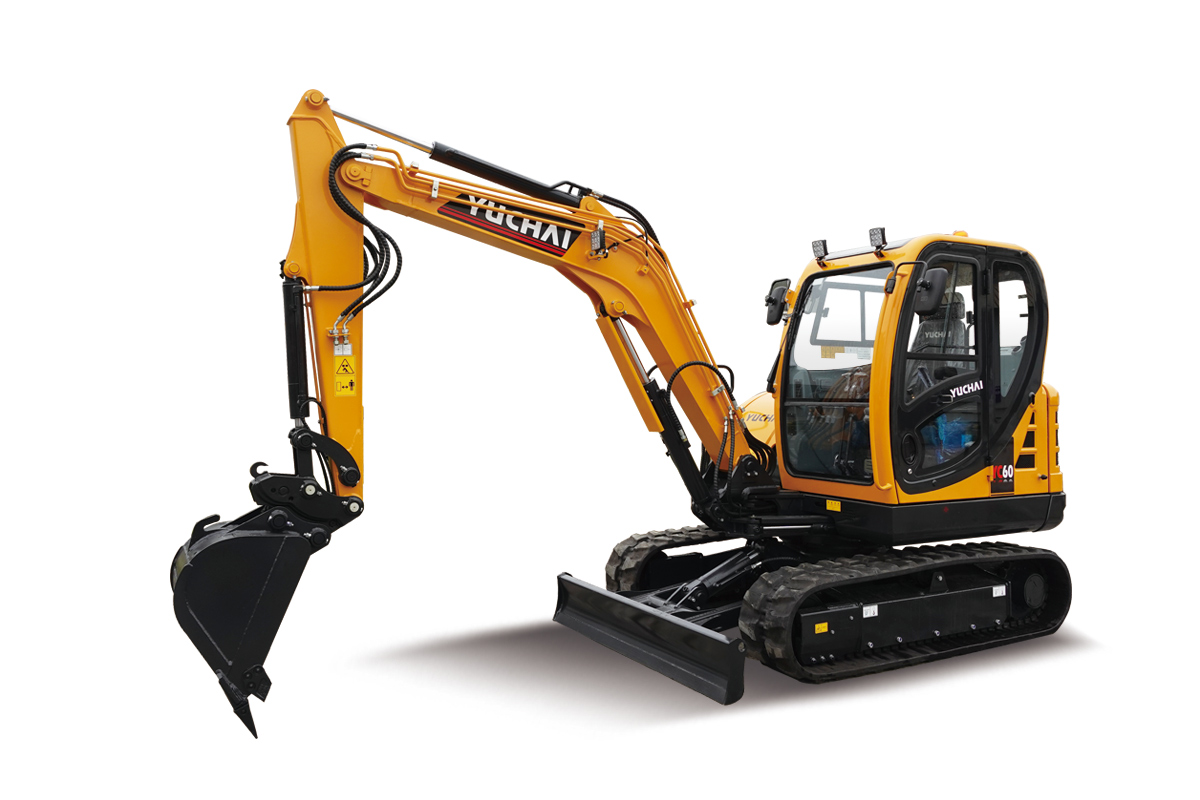

Minibáger Yuchai YC60

1. Spoľahlivosť konštrukcie

2. Vynikajúci výkon

3. Úspora paliva a vysoká účinnosť

4. Úplne nová veľká kabína

5. Pohodlná údržba

6. Schopnosť vyrovnať pôdu dosahuje viac ako 1,5 metra

Technické parametre

Model rýpadla YC60
Základný parameter
Hmotnosť strojakg6000
Kapacita vedra0,23
Šírka vedramm775
Výkonnostný parameter
Model motora Kubota V2607
Výkon motorakW/rpm30.7/2200/35/2200
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN27.5
Max. rypná sila vedrakN36.6
Cestovná rýchlosťkm/h3,6/2,2
Max. ťažná silakN46,5
Rýchlosť otáčania plošinyot./min11-13.5
Prevádzkový parameter
Max. kopacia výškamm5900
Max. hĺbka kopaniamm3935
Max. polomer kopaniamm6520
Max. polomer kopania na úrovni terénumm6385
Max. výsypná výškamm4030
Min. polomer otáčaniamm2685
Max. vertikálna hĺbka kopaniamm3370
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm6085
Celková šírkamm1962
Celková výškamm2635
Iný parameter
Šírka podvozkumm1920
Dĺžka tratemm2600
Šírka tratemm400
Výška medzi podvozkom a zemoumm335
Výška medzi plošinou a zemoumm720
Polomer otáčania plošinymm1670
Dĺžka do stredu valčekovmm2060
Kapacita palivovej nádržeL122
Kapacita nádrže na hydraulický olejL77
Rozchod koľají 1520
Pracovný tlakMpa25
Kontaktný tlak so zemoukPa
Dĺžka rukymm1699,2
Dĺžka výložníkamm3118
Uhol hlavy riadenia --
PrietokL/Min138,6



Uložiť do PDF

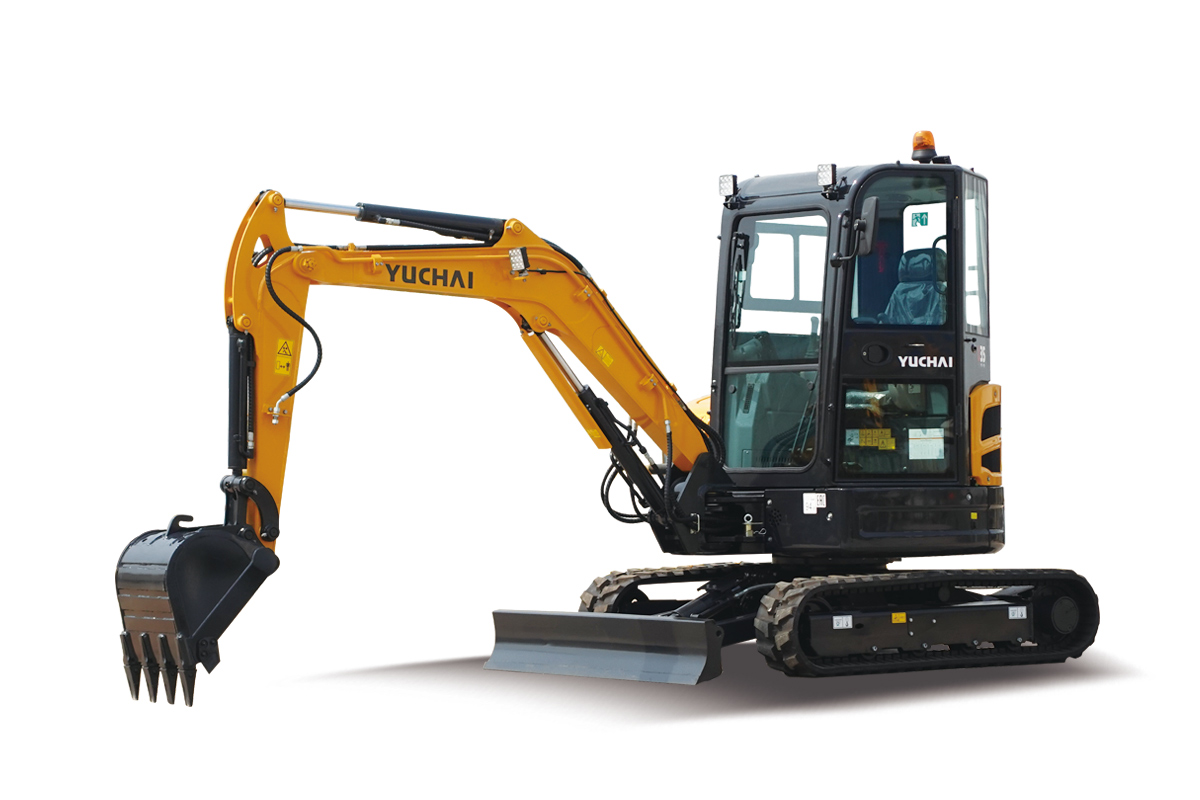

Minibáger Yuchai U35 Zero Tail

1. Voliteľný motor Euro V/ Tier4 (motor Yanmar)

2. Hydraulický systém citlivý na zaťaženie

3.Vynikajúca pracovná efektivita

4. Nízka spotreba paliva Kabína s možnosťou naklonenia

5. Štandardné s gumenými pásmi

Technické parametre

Model rýpadla U35
Základný parameter
Hmotnosť strojakg3860
Kapacita vedra0,12
Šírka vedramm617
Výkonnostný parameter
Model motora Yanmar 3TNV88 / 3TNV88F
Výkon motorakW/rpm18.2/2200 / 20.4/2200
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN25.8
Max. rypná sila vedrakN32.7
Cestovná rýchlosťkm/h4,80/3,10
Max. ťažná silakN29
Rýchlosť otáčania plošinyot./min11-13
Prevádzkový parameter
Max. kopacia výškamm5156
Max. hĺbka kopaniamm3170
Max. polomer kopaniamm5557
Max. polomer kopania na úrovni terénumm5438
Max. výsypná výškamm3588
Min. polomer otáčaniamm2260
Max. vertikálna hĺbka kopaniamm2620
Max. dozér balde výškamm373
Mzx. hĺbka radlice dozéra  mm425
Dopravný rozmer
Celková dĺžkamm4853
Celková šírkamm1800
Celková výškamm2575
Iný parameter
Šírka podvozkumm1800
Dĺžka tratemm2093
Šírka tratemm300
Výška medzi podvozkom a zemoumm347
Výška medzi plošinou a zemoumm572
Polomer otáčania plošinymm1014
Dĺžka do stredu valčekovmm1500
Kapacita palivovej nádržeL52
Kapacita nádrže na hydraulický olejL40
Rozchod koľají 1620
Pracovný tlakMpa24
Kontaktný tlak so zemoukPa33
Dĺžka rukymm1400
Dĺžka výložníkamm2500
Uhol hlavy riadenia 67,7° (L) / 53,7°®
PrietokL/Min90



Uložiť do PDF

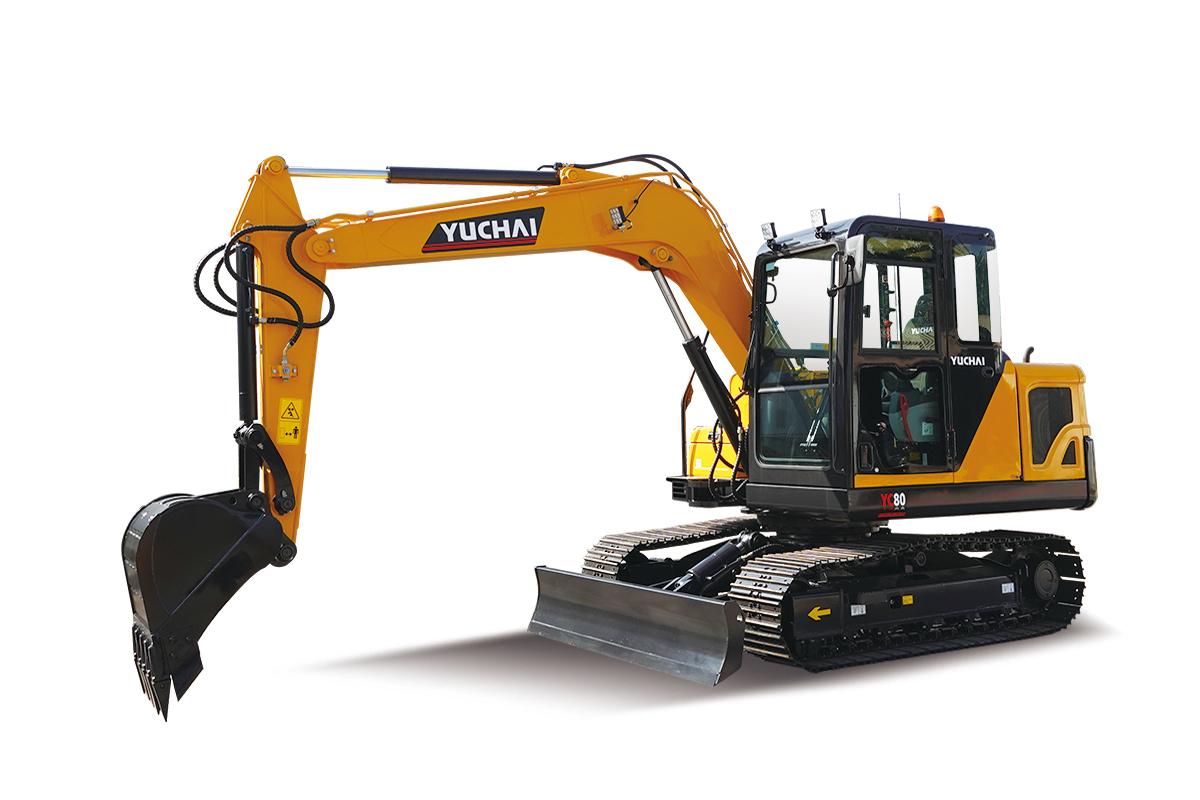

Minibáger Yuchai YC80

1. Spoľahlivosť konštrukcie

2. Vynikajúci výkon

3. Úspora paliva a vysoká účinnosť

4. Úplne nová veľká kabína

5. Pohodlný zážitok z jazdy

6. Pohodlná údržba

Technické parametre

Model rýpadla YC80
Základný parameter
Hmotnosť strojakg7800
Kapacita vedra0,26
Šírka vedramm845
Výkonnostný parameter
Model motora Yanmar 4TNV99 / 4TNV98C (EuroV)
Výkon motorakW/rpm44,4/2100 / 42,4/2000
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN38
Max. rypná sila vedrakN56
Cestovná rýchlosťkm/h3,9/2,6
Max. ťažná silakN68
Rýchlosť otáčania plošinyot./min9~13
Prevádzkový parameter
Max. kopacia výškamm7112
Max. hĺbka kopaniamm4022
Max. polomer kopaniamm6390
Max. polomer kopania na úrovni terénumm6248
Max. výsypná výškamm5055
Min. polomer otáčaniamm1881
Max. vertikálna hĺbka kopaniamm3515
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm6215
Celková šírkamm2260
Celková výškamm2705
Iný parameter
Šírka podvozkumm2150
Dĺžka tratemm2783
Šírka tratemm450
Výška medzi podvozkom a zemoumm380
Výška medzi plošinou a zemoumm790
Polomer otáčania plošinymm1881
Dĺžka do stredu valčekovmm2200
Kapacita palivovej nádržeL151
Kapacita nádrže na hydraulický olejL125
Rozchod koľaje 2200
Pracovný tlakMpa27.5
Kontaktný tlak so zemoukPa
Dĺžka rukymm1650
Dĺžka výložníkamm3710
Uhol hlavy riadenia
PrietokL/Min168+17,6
Uložiť do PDF

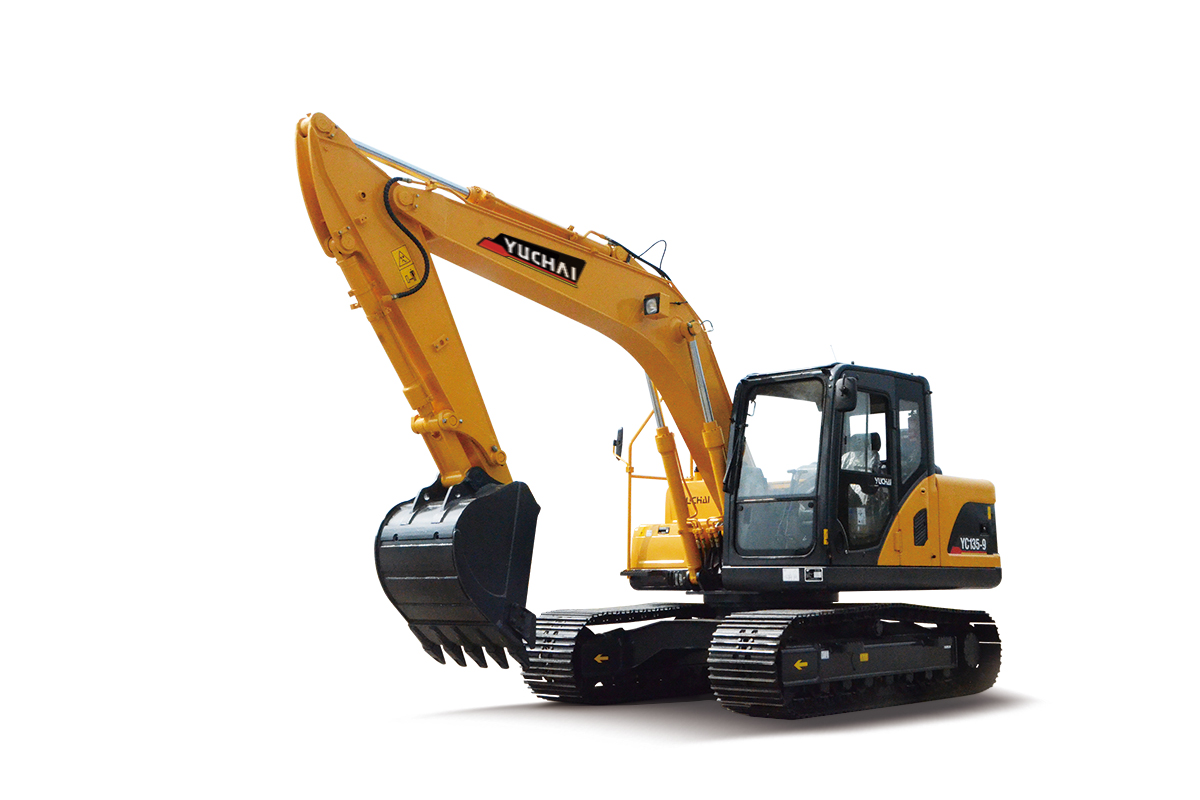

Minibáger Yuchai YC135

1. Úspora paliva a vysoká účinnosť

2. Veľká palivová nádrž 270 litrov

3. S funkciou spustenia jedným tlačidlom

4. Oceľový odliatok bol použitý ako namáhaná časť pracovného zariadenia

5. Úplne nová veľká kabína

6. Pohodlný zážitok z jazdy

7. Jednoduchá údržba

Technické parametre

Model rýpadla YC135
Základný parameter
Hmotnosť strojakg13800 / 14740 (s dozérovou radlicou)
Kapacita vedra0,52
Šírka vedramm934
Výkonnostný parameter
Model motora Yuchai 4DK / Cummins QSF 3.8
Výkon motorakW/rpm86/2200
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN75,8
Max. rypná sila vedrakN106
Cestovná rýchlosťkm/h5,0/3,1
Max. ťažná silakN121
Rýchlosť otáčania plošinyot./min11
Prevádzkový parameter
Max. kopacia výškamm8335
Max. hĺbka kopaniamm5257
Max. polomer kopaniamm8070
Max. polomer kopania na úrovni terénumm7933
Max. výsypná výškamm5896
Min. polomer otáčaniamm2561
Max. vertikálna hĺbka kopaniamm4380
Max. dozér balde výškamm--
Mzx. hĺbka radlice dozéramm--
Dopravný rozmer
Celková dĺžkamm7784
Celková šírkamm2600
Celková výškamm2853
Iný parameter
Šírka podvozkumm2600
Dĺžka tratemm3695
Šírka tratemm500/600
Výška medzi podvozkom a zemoumm415
Výška medzi plošinou a zemoumm919
Polomer otáčania plošinymm2315
Dĺžka do stredu valčekovmm2950
Kapacita palivovej nádržeL270
Kapacita nádrže na hydraulický olejL105
Rozchod koľaje 2950
Pracovný tlakMpa34.3
Kontaktný tlak so zemoukPa--
Dĺžka rukymm2250
Dĺžka výložníkamm4600
Uhol hlavy riadenia
PrietokL/Min2 × 132,7



Uložiť do PDF

Rýpadlo Yuchai YC205

1.Yuchai motor, robustný a výkonný

2. Veľká palivová nádrž 440 litrov

3. Vysoká účinnosť a nízka spotreba paliva

4.Bluetooth kľúč s funkciou spustenia jedným tlačidlom

5. Pohodlný zážitok z jazdy

6. Jednoduchá údržba

Technické parametre

Model rýpadla YC205
Základný parameter
Hmotnosť strojakg21500
Kapacita vedra1
Šírka vedramm/
Výkonnostný parameter
Model motora Yuchai
Výkon motorakW/rpm129/2300
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN106,3
Max. rypná sila vedrakN152,6
Cestovná rýchlosťkm/h3,0/5,0
Max. ťažná silakN275
Rýchlosť otáčania plošinyot./min10-13
Prevádzkový parameter
Max. kopacia výškamm10095
Max. hĺbka kopaniamm6520
Max. polomer kopaniamm9965
Max. polomer kopania na úrovni terénumm9440
Max. výsypná výškamm7200
Min. polomer otáčaniamm2965
Max. vertikálna hĺbka kopaniamm5950
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm9680
Celková šírkamm2290
Celková výškamm3520
Iný parameter
Šírka podvozkumm2990
Dĺžka tratemm4160
Šírka tratemm600
Výška medzi podvozkom a zemoumm450
Výška medzi plošinou a zemoumm1050
Polomer otáčania plošinymm2870
Dĺžka do stredu valčekovmm3380
Kapacita palivovej nádržeL440
Kapacita nádrže na hydraulický olejL150
Rozchod koľaje 2390
Pracovný tlakMpa34.3
Kontaktný tlak so zemoukPa
Dĺžka rukymm5700
Dĺžka výložníkamm2925
Uhol hlavy riadenia
PrietokL/Min209*2



Uložiť do PDF

Yuchai YC215 Midi báger

1. Motor Yuchai

2. Spoľahlivosť konštrukcie

3.Vynikajúci výkon

4. Vysoká účinnosť

5. Prevádzková hmotnosť: 22300 kg

6. Kapacita vedra: 0,9~1,1 m³

7. Max. hĺbka kopania: 6584 mm.

Technické parametre

Model rýpadla YC215
Základný parameter
Hmotnosť strojakg22300
Kapacita vedra0,9 až 1,1
Šírka vedramm/
Výkonnostný parameter
Model motora Yuchai A05
Výkon motorakW/rpm140/2200
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN109
Max. rypná sila vedrakN150
Cestovná rýchlosťkm/h3,4/5,2
Max. ťažná silakN195
Rýchlosť otáčania plošinyot./min11-13
Prevádzkový parameter
Max. kopacia výškamm10120
Max. hĺbka kopaniamm6584
Max. polomer kopaniamm9875
Max. polomer kopania na úrovni terénumm9635
Max. výsypná výškamm7200
Min. polomer otáčaniamm2965
Max. vertikálna hĺbka kopaniamm5822
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm9590
Celková šírkamm2980
Celková výškamm3160
Iný parameter
Šírka podvozkumm2980
Dĺžka tratemm4550
Šírka tratemm600
Výška medzi podvozkom a zemoumm470
Výška medzi plošinou a zemoumm1100
Polomer otáčania plošinymm2873
Dĺžka do stredu valčekovmm3655
Kapacita palivovej nádržeL325
Kapacita nádrže na hydraulický olejL200
Rozchod koľají 3655
Pracovný tlakMpa34.3
Kontaktný tlak so zemoukPa
Dĺžka rukymm
Dĺžka výložníkamm
Uhol hlavy riadenia
PrietokL/Min217 x 2 + 19,5



Uložiť do PDF

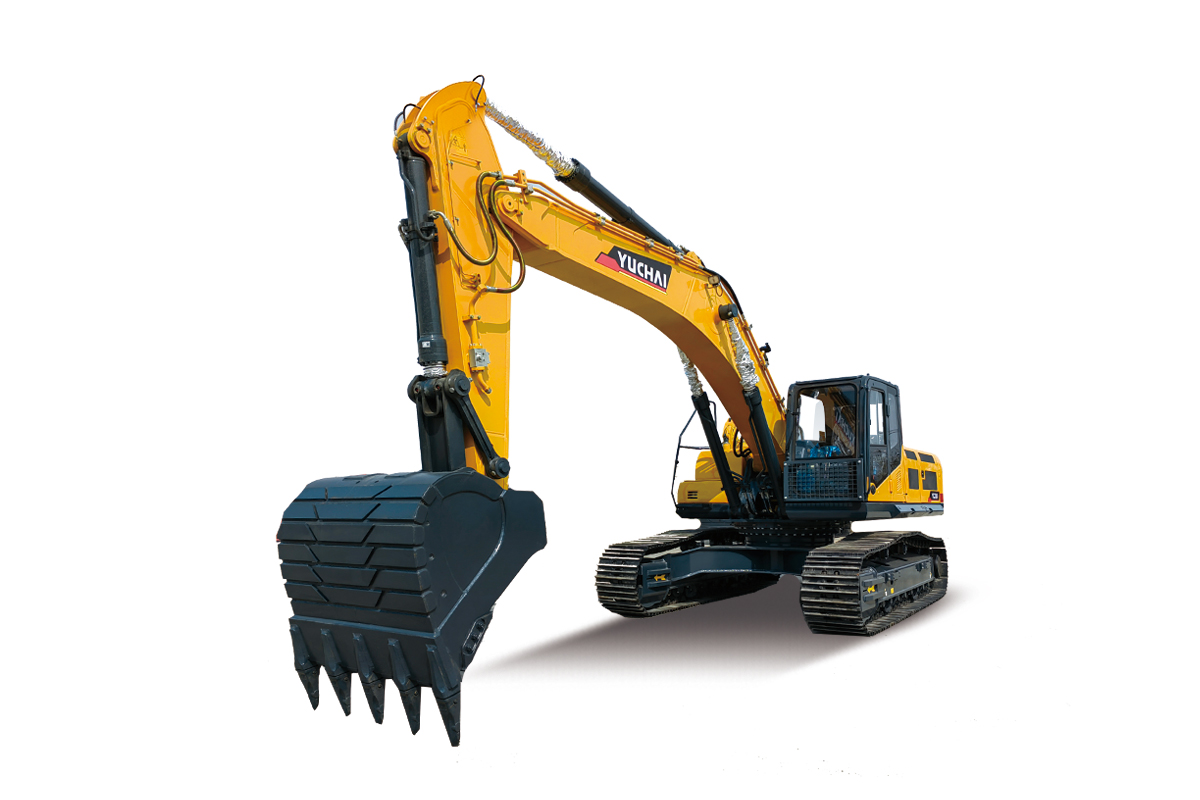

Rýpadlo Yuchai YC330

1. Spoľahlivosť konštrukcie

2. Vynikajúci výkon

3. Úspora paliva a vysoká účinnosť

4. Úplne nová veľká kabína

5. Pohodlný zážitok z jazdy

6. Pohodlná údržba

Technické parametre

Prevádzková hmotnosť

kg

31380

Štandardná kapacita vedra (SAE)

1.6

Motor



Model

-

Cummins QSB7

Menovitý výkon

kW/rpm

169/2050

Max. Krútiaci moment

Nm/ot./min

895/1300

Hydraulický systém



Prevádzkový tlak

MPa

34.3

Max. Prietok

L/min

2×266

Pracovný výkon



Rýchlosť otáčania

ot./min

10

Cestovná rýchlosť (vysoká/nízka)

km/h

5.1/3.1

Max. Kopacia sila (vedro)

KN

225

Max. Kopacia sila (rameno)

KN

182

Stupňovateľnosť

%

70

Maximálna trakčná sila

KN

273

Cestovné zariadenie



Dĺžka stopy (K)

mm

4950

J Rázvor kolesovej pätky

mm

4030

M Rozchod koľaje

mm

2680

N Track Shoe Width

mm

600

Zemný tlak

kgf/cm²

0,594

H Minimálna svetlá výška (H)

mm

471

Kapacita nádrže



Palivová nádrž

L

520

Hydraulická nádrž

L

210

Rozmery



A Celková dĺžka

mm

10686

B Celková šírka

mm

3280

C Celková výška

mm

3546

F Svetlá výška protizávažia

mm

1193

Zadná dĺžka

mm

3205

D Horná šírka

mm

3060

E Výška kabíny

mm

3145

Zadný polomer výkyvu

mm

3250

Štandardná dĺžka ramena

mm

6200 mm

Štandardná dĺžka ramena



2650 mm

Možnosť dĺžky ramena

mm



A Max. Digging Reach

mm

10233 mm

A' Zem Max. Vzdialenosť kopania

mm

10028 mm

B Max. Hĺbka kopania

mm

6536 mm

B' Max. Efektívna hĺbka kopania

mm

6331 mm

C Max. Vertikálna hĺbka kopania

mm

4758 mm

D Max. Výška kopania

mm

9617 mm

E Max. Výsypná výška

mm

6666 mm

F Minimálny polomer výkyvu

mm

4256 mm

Galéria



Uložiť do PDF

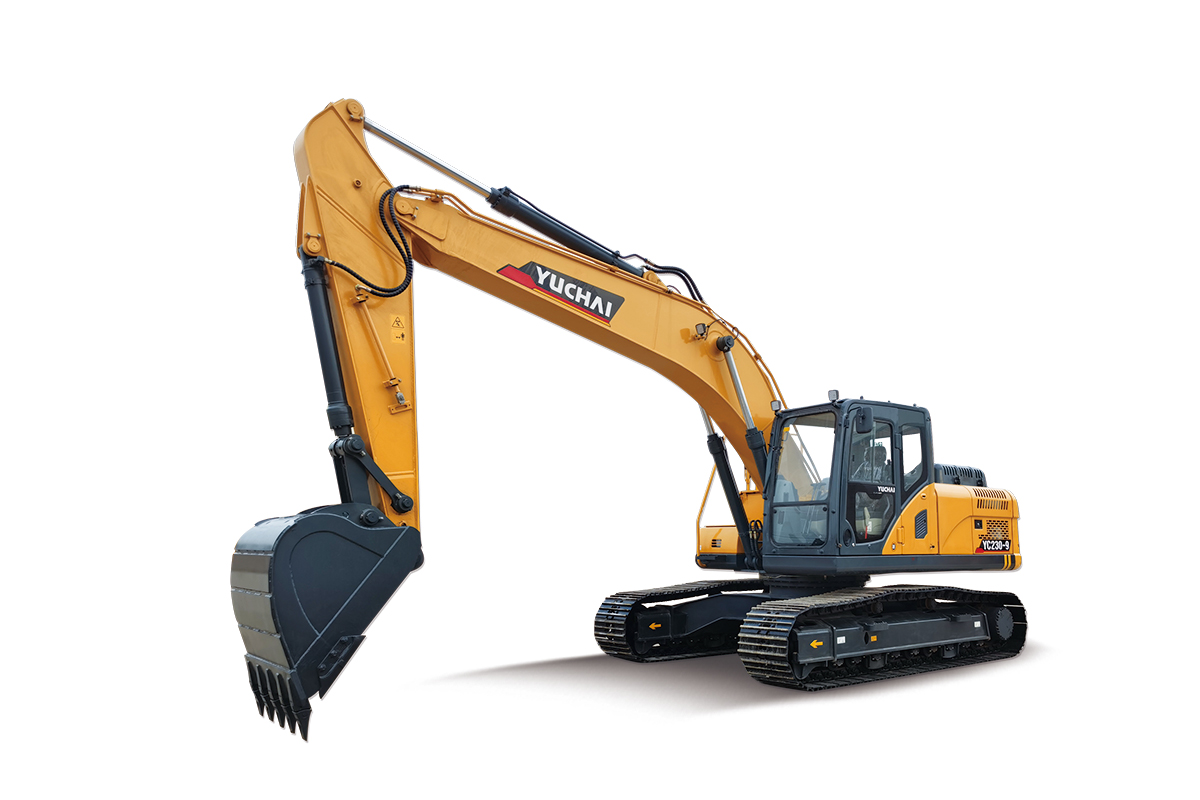

Rýpadlo Yuchai YC230

1. Motor Cummins

2. Spoľahlivosť konštrukcie

3.Vynikajúci výkon

4. Vysoká účinnosť

Technické parametre

Model rýpadla YC230
Základný parameter
Hmotnosť strojakg23100
Kapacita vedra1.08
Šírka vedramm1340
Výkonnostný parameter
Model motora Cummins QSB7
Výkon motorakW/rpm124/2050
Max. Stupňovateľnosť 35°
Max. kopacia sila pažekN102
Max. rypná sila vedrakN139,3
Cestovná rýchlosťkm/h3,4/5,2
Max. ťažná silakN
Rýchlosť otáčania plošinyot./min13~15
Prevádzkový parameter
Max. kopacia výškamm9725
Max. hĺbka kopaniamm6625
Max. polomer kopaniamm9890
Max. polomer kopania na úrovni terénumm9725
Max. výsypná výškamm6815
Min. polomer otáčaniamm3410
Max. vertikálna hĺbka kopaniamm6040
Max. dozér balde výškamm
Mzx. hĺbka radlice dozéramm
Dopravný rozmer
Celková dĺžkamm9695
Celková šírkamm2990
Celková výškamm3115
Iný parameter
Šírka podvozkumm2990
Dĺžka tratemm4450
Šírka tratemm600
Výška medzi podvozkom a zemoumm470
Výška medzi plošinou a zemoumm1070
Polomer otáčania plošinymm2945
Dĺžka do stredu valčekovmm3655
Kapacita palivovej nádržeL350
Kapacita nádrže na hydraulický olejL210
Rozchod koľají
Pracovný tlakMpa34.3
Kontaktný tlak so zemoukPa
Dĺžka rukymm
Dĺžka výložníkamm
Uhol hlavy riadenia
PrietokL/Min216 x 2



Uložiť do PDF

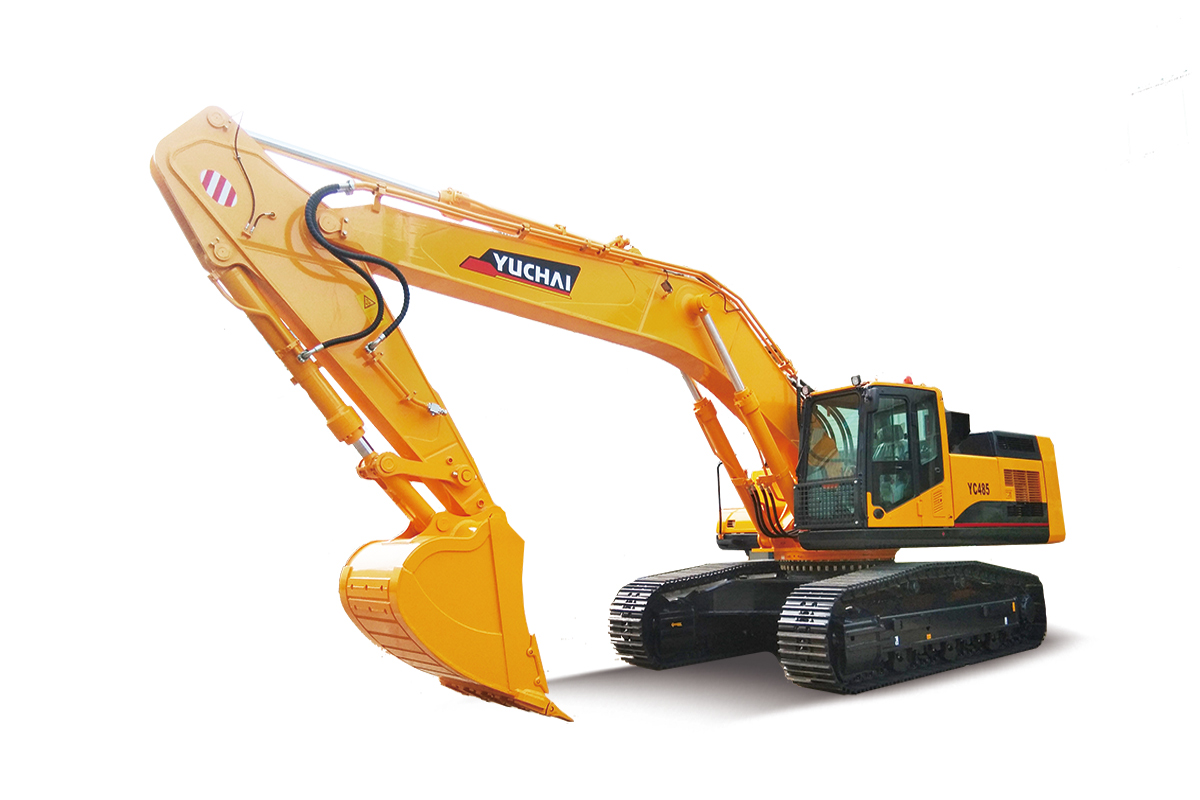

Yuchai YC485 Hydraulické rýpadlo

1. Vybavené novou generáciou

2.špeciálne navrhnutý Tier Ill motor pre rýpadlo

3. Nižšie náklady na palivo, silnejší výkon

Technické parametre

Prevádzková hmotnosťkg47 000
Štandardná kapacita vedra (SAE)2.3
Motor
Model-Cummins QSM 11
Menovitý výkonkW/rpm280/2100
Max. Krútiaci momentNm/ot./min1898/1400
Hydraulický systém
Prevádzkový tlakMPa34.3
Max. PrietokL/min360*2
Pracovný výkon
Rýchlosť otáčaniaot./min8.9
Cestovná rýchlosť (vysoká/nízka)km/h4,9/2,7
Max. Kopacia sila (vedro)KN256
Max. Kopacia sila (rameno)KN212
Stupňovateľnosť%35
Maximálna trakčná silaKN368
Cestovné zariadenie
Dĺžka stopy (K)mm5390
J Rázvor kolesovej pätkymm4360
M Rozchod koľajemm2890
N Track Shoe Widthmm600
Zemný tlakkgf/cm²88,5
H Minimálna svetlá výška (H)mm722
Kapacita nádrže
Palivová nádržL650
Hydraulická nádržL335
Rozmery
A Celková dĺžkamm12260
B Celková šírkamm3490
C Celková výškamm3755
F Svetlá výška protizávažiamm1269
Zadná dĺžkamm3735
D Horná šírkamm3045
E Výška kabínymm3280
Zadný polomer výkyvumm3735
Štandardná dĺžka ramena
Štandardná dĺžka ramenamm7060
Možnosť dĺžky ramenamm2900
A Max. Digging Reachmm11540
A' Zem Max. Vzdialenosť kopaniamm11325
B Max. Hĺbka kopaniamm7300
B' Max. Efektívna hĺbka kopaniamm7300
C Max. Vertikálna hĺbka kopaniamm3395
D Max. Výška kopaniamm10680
E Max. Výsypná výškamm7428
F Minimálny polomer výkyvumm5015
Uložiť do PDF

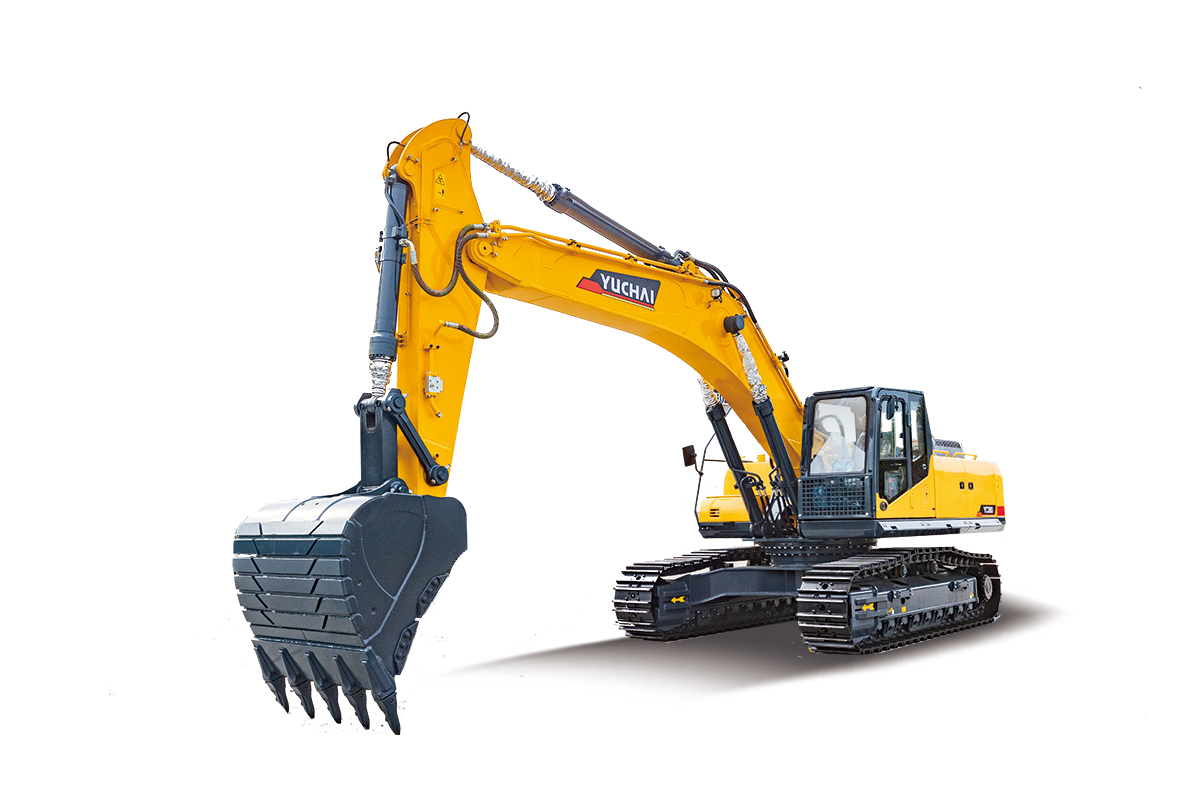

Rýpadlo Yuchai YC380

1. Spoľahlivosť konštrukcie

2. Vynikajúci výkon

3. Úspora paliva a vysoká účinnosť

4. Úplne nová veľká kabína

5. Pohodlný zážitok z jazdy

6. Pohodlná údržba

Technické parametre

Prevádzková hmotnosťkg37300
Štandardná kapacita vedra (SAE)1.8
Motor
Model-Cummins QSL 9
Menovitý výkonkW/rpm232/1900
Max. Krútiaci momentNm/ot./min1343/1300
Hydraulický systém
Prevádzkový tlakMPa32,3/34,3
Max. PrietokL/min2×320
Pracovný výkon
Rýchlosť otáčaniaot./min9.4
Cestovná rýchlosť (vysoká/nízka)km/h5,5/3,3
Max. Kopacia sila (vedro)KN240
Max. Kopacia sila (rameno)KN214
Stupňovateľnosť%70
Maximálna trakčná silaKN289
Cestovné zariadenie
Dĺžka stopy (K)mm4962
J Rázvor kolesovej pätkymm4050
M Rozchod koľajemm2680
N Track Shoe Widthmm600
Zemný tlakkgf/cm²0,7
H Minimálna svetlá výška (H)mm471
Kapacita nádrže
Palivová nádržL650
Hydraulická nádržL350
Rozmery
A Celková dĺžkamm11280
B Celková šírkamm3280
C Celková výškamm3560
F Svetlá výška protizávažiamm1183
Zadná dĺžkamm3451
D Horná šírkamm3155
E Výška kabínymm3172
Zadný polomer výkyvumm3505
Štandardná dĺžka ramenamm6470 mm
Štandardná dĺžka ramena 2600 mm
Možnosť dĺžky ramenamm2800 mm
A Max. Digging Reachmm10546 mm
A' Zem Max. Vzdialenosť kopaniamm10349 mm
B Max. Hĺbka kopaniamm5884 mm
B' Max. Efektívna hĺbka kopaniamm5707 mm
C Max. Vertikálna hĺbka kopaniamm4021 mm
D Max. Výška kopaniamm11110 mm
E Max. Výsypná výškamm7900 mm
F Minimálny polomer výkyvumm3514 mm



Uložiť do PDF

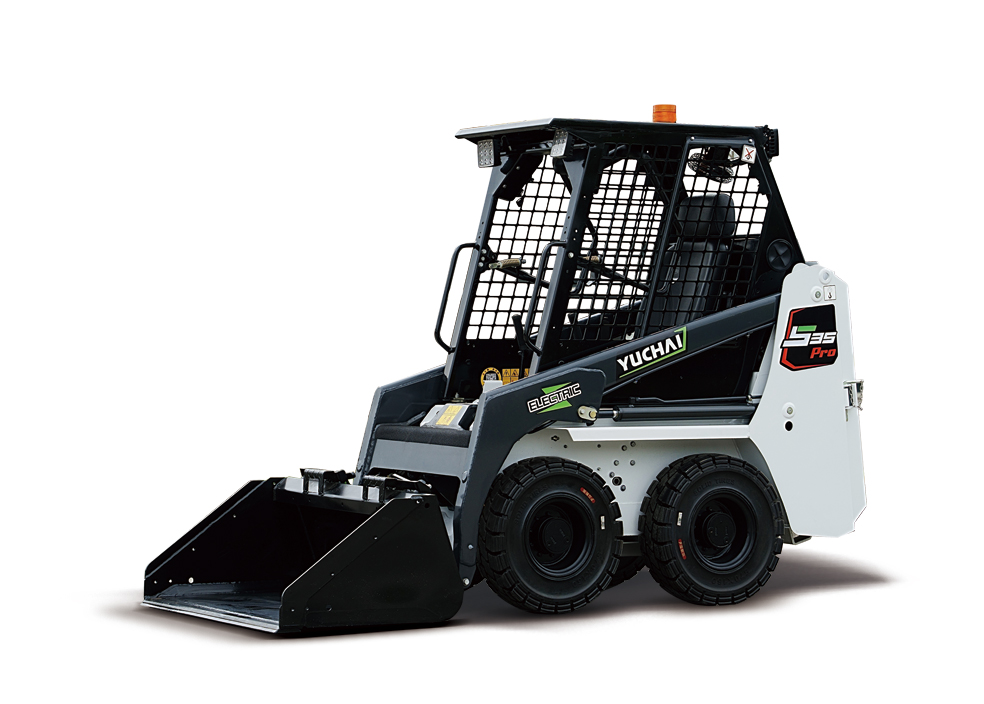

S35-Elektrický šmykom riadený nakladač

Elektrický šmykom riadený nakladač Yuchai S35 je kompaktný a flexibilný, navrhnutý špeciálne pre extrémne úzke priestory. Ľahko prechádza rôznymi chodbami, uličkami, priechodmi a nízkymi priestormi, ako je lopatovanie, zametanie, drvenie a ďalšie funkcie.

Technické parametre

Menovité zaťaženie (ISO14397-1)   350 kg
Zaťaženie pri prevrátení (ISO14397-1) 680 kg
Nárast sily  8100N
Zvyšujúca sa sila vedra 9000 N
Max. rýchlosť jazdy (nízky prevodový stupeň)10.5 km/h
Hmotnosť stroja 1410 kg
Batéria
Model
Moc  21,3 kWh
Vytrvalosť  6-8 h

Hmotnosť stroja 1410 kg
Prevádzkový typ
Riadenie Smer a rýchlosť sa ovládajú ľavou a pravou rukoväťou potenciometra
Zdvíhanie a vysypávanieSamostatne ovládané ľavým a pravým nožným pedálom
Predné hydraulické pomocné (štandardné)Ovláda sa pravou riadiacou pákou
Hydraulický systém
Predný prídavný hydraulický max. prietok
Max. výtlak čerpadla
Systém pohonu
Napájanie z batérie + pohon nábojovým motorom
Parkovací systém
Parkovanie kolies
Štandardná konfigurácia
bezpečnostné uzamykacie zariadenie (BICS)Zadné okno
Predné hydraulické prídavné zariadenieBezpečnostný pás
Podpora Boom   Bezpečnostná tyč sedadla
Štandardná pneumatika 23x5,70-12Technológia automatického štartu a zastavenia
Predné a zadné prevádzkové svetlároh
 Cúvací alarm Odpružené sedadlo

A Celková prevádzková výška 3150 mm
B Výška po hornú časť kabíny 1814 mm
C Uhol odchodu25°
D Svetlá výška 141 mm
E Rázvor kolies722 mm
F Celková dĺžka bez štandardnej lyžice2120 mm
G Celková dĺžka so štandardným vedierkom 2600 mm
H Maximálny uhol rovného terénu22°
I Výška vykládky1934 mm

PRÍLOHY
48" uhlová metla
38" záhradný drapák
36" priemyselný drapák
32" viacúčelový drapák
48" vedro Crush & Screen
36", 44" štandardné vedierko

možnosti
Uzavretá kabína s vyhrievaním
Bočné posuvné sklá, predné dvere a stierače, gumený kryt nožičiek, ventilátor, klimatizácia

J Výška po čap závesu vedra2399 mm
K Nakladacia vzdialenosť pri Max. výška vykládky 400 mm
L Uhol vysypania pri maximálnej výške 34°
M Sklopenie lopaty v plnej výške97 °C
N Šírka lopaty 1115 mm
O Polomer otáčania 1557 mm
P Behúň752 mm
Q Šírka stroja950 mm
44" zametací stroj10 vŕtanie pôdy
39-vŕtanie36", 44" vedierko
Kondicionér pôdy 12S Jednoduchý otvárač
36" paletové vidlyKladivo
Farmársky drapák10 Vysypať vedro
Obsahuje: ohrievač, bočné ovládanie, strešné sklo,
Uložiť do PDF

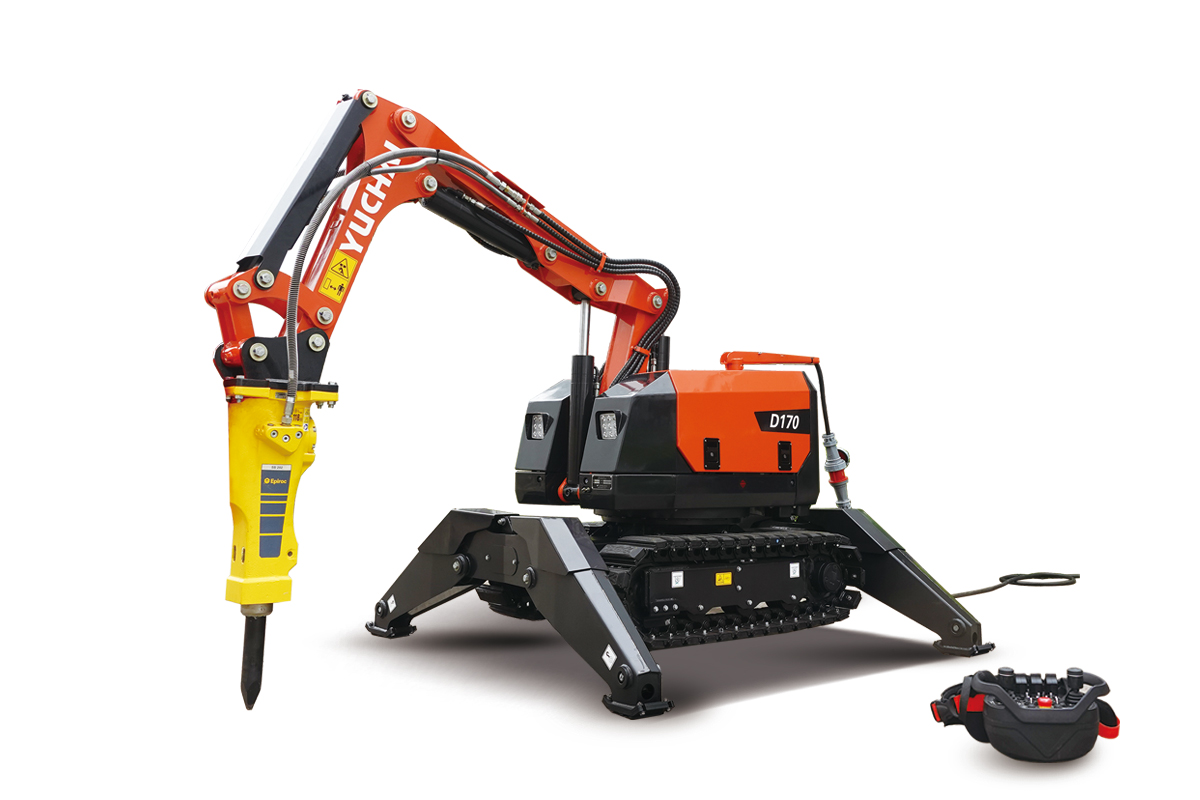

Elektrický demolačný robot na diaľkové ovládanie Yuchai D170

1.Vynikajúca schopnosť prechádzať terénom

2. Funguje vo všetkých uhloch

3. Silné demolačné schopnosti

4. Diaľkové ovládanie

5.Bezpečnosť

6. Spoľahlivosť

7. Úspora 90% nákladov na palivo

8. 0 údržba za 2000 hodín

9. NÍZKA poruchovosť

Technické parametre

Celková hmotnosť (gumené pásy)kg1850 kg
Celková hmotnosť (oceľové pásy / podložky pásov / predlžovacie zariadenie / prídavná hmotnosť zvýšená o 50 kg)kg2050 kg
Menovitý výkonkW/rpm24/1454
Napätie/frekvencia/prúdV/ Hz/A380/50/47
Max. rýchlosť otáčaniaot./min6
Max. Cestovná rýchlosťkm/h2
Max.pomer tlaku na zemkPa33
Sila hluku (s/bez ističa)dB (A)87/118
Max. Skladovateľnosť°30
Max.celková trakčná silakN22
Hydraulický systém                    Systém citlivý na zaťaženie
Tok hodnotený systémomL/min65,4
Štandardný systémový tlakBar170
Zosilnený systémový tlakBar230
Kapacita hydraulickej nádržeL32
Metóda kontroly                    Diaľkové ovládanie (voliteľné)
Vzdialenosť diaľkového ovládačam300 (voliteľné)
Napätie riadiaceho systémuV24
Model kladiva SB202
Hmotnosť kladivakg200
Štandardná vŕtacia tyčmmΦ65 × 600
Menovitý tlakBar100-150
Ohodnotený tokL/min35~65
Frekvencia dopadubpm850-1800
A Celková dĺžkamm2400
B Celková šírka (zložená/rozložená noha)mm780/1080
C Celková výškamm1255
I Pozemná dĺžka tratímm1045
J Dĺžka stopymm1410
Rozchod V (zložená/rozložená noha)mm550/850
W Plná šírka dráhy (zložená/rozložená noha)mm780/1080
T Šírka stopymm230
E Výška protizávažia od zememm495
F Výška zadného panelumm1120
G min. Svetlá výškamm190
P Dĺžka chvostamm720
N Polomer otáčania nohymm1000
O Priemer prechodu strojamm1380/1490
K Dĺžka strojamm1930
D Šírka platformymm780
H Výška podperymm145
S Max. Šírka nôh pri otvorenímm2190
X Rozpätie prednej a zadnej podperymm2010
Y Ľavé a pravé rozpätie podporymm2030
α Predný/zadný uhol odchodu°27
AA Max. Prevádzkový rádiusmm4450
BB Max. Prevádzková výškamm4820
CC Max. Prevádzková hĺbkamm2110
DD Horizontálna prevádzková výškamm1450
Uhol otáčania platformy°360



Uložiť do PDF

Elektrické kolesové nakladače YC Z25

1. Náklady na energiu sa znížili o 91 %

2. 0 údržba počas 2000 hodín

3. Nízka poruchovosť

4. Kapacita batérie sa zvýšila o 40 %%

5. Pohon motorom kolesa;

6. AUTO HOLD Trakčná sila zvýšená o 18,8 %

7. Stabilita prevádzky zvýšená o 7,5 %

8. Životnosť batérie sa zvýšila o 50 %

9. Funkcia otáčania o 360° na mieste

Technické parametre

Základný parameter





Hmotnosť stroja

kg

1880

Menovité prevádzkové zaťaženie

kg

800

Max.jazdná rýchlosť

km/h

0-12

Hydraulický systém





Čisto elektrické ovládanie





Pracovný tlak

Mpa

18

Batéria systému/sekundárna batéria



batéria/sekundárna batéria

Lítium-ronová batéria



Lítium-ron

Napätie batérie

v

96

Kapacita batérie (brutto)

kWh

21

Najrýchlejší čas nabíjania (od 20 % do 80 %, podporované rýchlonabíjačkou)

h

1

Štandardná výdrž *

h

≥ 6

Prevádzkové napätie

v

12

Výklopné zaťaženie s lyžicou - stroj rovný, stožiar vodorovný

kg

800

Výklopný náklad s lyžicou - stroj ohnutý, stožiar vodorovný

kg

605

Sklopné bremeno s paletovým vidlicovým strojom rovné, zdvíhací rám vodorovný

kg

520

Sklopné bremeno s ohnutými paletovými vidlicami, zdvíhací rám je vodorovný

kg

395

Pohonný systém





Pohon motorom kolesa





AUTOMATICKÉ ZADRŽANIE





Kapacita nádrže na hydraulický olej

L

8

Zvýšenie/zníženie rýchlosti jazdy



2

Cestovná rýchlosť Štandardná

km/h

0-12

Max. hydraulický výtlačný objem

L/min

36

Max. pracovný tlak

bar

180 bar

Typ rýchlospojky



hydraulické

Zdvíhací valec



2

Vyklápací valec



1

Typ riadenia hydraulické kĺbové kyvadlové riadenie



hydraulické kĺbové kyvadlové riadenie

Valec riadenia



1

Oscilačný uhol ±58 stupňov



± 58 stupňov

Ručná brzda



kotúčová brzda

A Celková dĺžka

mm

3850

B Celková dĺžka (bez vedra)

mm

3000

C Otočný bod lyžice (do stredu nápravy)

mm

461

D Rázvor kolies

mm

1345

E Zadný previs

mm

904

F Celková výška

mm

2138

H Výška sedadla

mm

1178

J Celková prevádzková výška

mm

3547

K Výška otočného čapu vedra (max.)

mm

2781

L Nakladacia nadmorska vyska

mm

2518

M Výsypná výška

mm

2007

Vzdialenosť lopaty N od predného kolesa (vyklápanie)

mm

447

O Hĺbka kopania

mm

55

P Celková šírka (široká pneumatika/úzka pneumatika)

mm

1106/930

Q Šírka stopy (široká pneumatika/úzka pneumatika)

mm

801/740

S Svetlá výška

mm

198

T min. Vonkajší rádius

mm

2268

U Polomer na vonkajšom okraji

mm

1796

V Vnútorný polomer otáčania

mm

653

W Uhol sklonu

°

58

X Uhol spätného chodu pri maximálnej výške zdvihu

°

57

Y uhol vysypania (max.)

°

35

Z Uhol spätného chodu (na zemi)

°

38



Uložiť do PDF

S35 Pro-Elektrický šmykom riadený nakladač

1. Inteligentný režim ovládania elektrického pohonu

2. Prvá globálna technológia pohonu motora na strane kolesa

3. Globálne prvé koleso s technológiou AUTO-HOLD

4. Integrovaný podvozok

5. Inteligentný režim ovládania elektrického pohonu

6. Výdrž batérie sa zvýšila o 32 %

Technické parametre

Výkonnostné parametre



Základný parameter



S35Pro

Hmotnosť stroja

kg

1540

Kapacita vedra

m ³

0,29

Šírka vedra

mm

1126

Technická špecifikácia



Batéria



Fosforečnan lítny a železnatý

Menovitý výkon

kW/rpm

9/3150+4 × 2/3500

Max. krútiaci moment/otáčky

Nm/Nm

70 N.m/1500+4 × 36,8Nm/995 ot./min.

Kapacita batérie

kWh

21.29

Menovité prevádzkové zaťaženie

kg

350

Sklápacie zaťaženie

kg

700

Pracovný tlak systému

MPa

33.7

Prietok

L/min

20,5(0~+0,5)

Zvýšte maximálnu ryciu silu

kN

8

Sprepitné

kN

9

Max. rýchlosť jazdy (nízky prevodový stupeň)

km/h

0 - 10.5

1 hodina



1 hodina nabíjania z 30 % na 80 %

Vytrvalosť

h

6~8

Systém pohonu



Pohon bočným motorom kolesa



Auto Hold na strane kolesa



Prevádzkový parameter



A Celková prevádzková výška

mm

3245

B Výška po hornú časť kabíny

mm

1815

C Uhol vysypania pri maximálnej výške

°

25/22

D Svetlá výška

mm

141

E Rázvor kolies

mm

722

F Celková dĺžka bez štandardnej lyžice

mm

1952

G Celková dĺžka so štandardným vedierkom

mm

2682

H Maximálny uhol rovného terénu

°

22

I Výška vykládky

mm

1850

J Výška po čap závesu vedra

mm

2410

K Nakladacia vzdialenosť pri Max. výška vykládky

mm

545

L Uhol vysypania pri maximálnej výške

°

34

M Sklopenie lopaty v plnej výške

°

97

N Šírka lopaty

mm

1126

O Polomer otáčania

mm

1650

P Behúň

mm

756

Q Šírka stroja

mm

959



Uložiť do PDF

S150-Elektrický šmykom riadený nakladač

Elektrický šmykom riadený nakladač Yuchai S150 využíva celosvetovo prvý motorový pohon na strane kolies, technológiu AUTO-HOLD na strane kolies a integrovaný podvozok.

Prvá globálna technológia pohonu motora na strane kolesa

Globálne prvé koleso s technológiou AUTO-HOLD

Integrovaný podvozok

Výkonová kapacita zvýšená o 25 %

Zlepšená stabilita práce o 15 %

Výdrž batérie zvýšená o 40 %

Technické parametre

Hmotnosť stroja

kg 4950

Kapacita vedra

0,5

Šírka vedra

mm 1880

Technická špecifikácia

Batéria  Fosforečnan lítny a železnatý

Menovitý výkon

kW/rpm 32/3140+4×10/3140

Kapacita batérie

Nm/Nm 105/140

Menovité prevádzkové zaťaženie

kg 1620

Sklápacie zaťaženie

kg 3100

Pracovný tlak systému

MPa 23 (0~+0,5)

Prietok

L/min 87,1 + 51,1

Zvýšte maximálnu ryciu silu

kN 25

Sprepitné

kN 24.5

Max. rýchlosť jazdy (nízky prevodový stupeň)

km/h 10/20 km/h

Rýchle nabíjanie

1 hodina nabíjania z 30 % na 80 %

výdrž*

h 8-9

Systém pohonu

 4-kolesový nezávislý priamy pohon elektromotorom

Prevádzkový parameter

A Celková prevádzková výška

mm 4280

B Výška po hornú časť kabíny

mm 2065

C Uhol vysypania pri maximálnej výške

°21.5

D Svetlá výška

mm 207

E Rázvor kolies

mm 1227

F Celková dĺžka bez štandardnej lyžice

mm 3066

G Celková dĺžka so štandardným vedierkom

mm 3830

H Maximálny uhol rovného terénu

°31

I Výška vykládky

mm 2610

J Výška po čap závesu vedra

mm 3335

K Nakladacia vzdialenosť pri Max. výška vykládky

mm 845

L Uhol vysypania pri maximálnej výške

°41

M Sklopenie lopaty v plnej výške

°98

N Šírka lopaty

mm 1880

O Polomer otáčania

mm 2179

P Behúň

mm 1507

Q Šírka stroja

mm 1832

Uložiť do PDF

Maximálne elektrický šmykom riadený nakladač S35

Elektrický šmykom riadený nakladač Yuchai S35Max je vybavený globálnym bočným motorom prvého kolesa a technológiou AUTo HOLD, ktorá zaisťuje stabilitu, spoľahlivosť a bezpečnosť.

Inteligentný režim ovládania elektrického pohonu

Prvá globálna technológia pohonu motora na strane kolesa

Globálne prvé koleso s technológiou AUTO-HOLD

Integrovaný podvozok

Inteligentný režim ovládania elektrického pohonu

Výdrž b
